• Год:2012
    Авторы:Богданов,АА; Сурис,РА
    Подразделения:

    Представлены результаты теоретического анализа резонаторов квантовых каскадных лазеров. В рамках единого подхода получена структура мод и спектр потерь электромагнитного излучения на свободных носителях. Показано, что важнейшую роль в формировании мод и спектра потерь играет присущая каскадным лазерам слоистая структура и, как ее следствие, — анизотропия спектра носителей заряда. Продемонстрировано, что в ближнем ИК диапазоне наименьшие потери имеют обычные моды полого волновода, обладающие частотой отсечки. В среднем и дальнем ИК диапазонах — поверхностные плазмон-поляритонные моды. А в терагерцевой области наименьшие потери присущи ленгмюровским модам, представляющим собой плазмонные колебания носителей заряда волноводного слоя, модифицированные его слоистой структурой. Эти результаты важны не только с фундаментальной точки зрения, но и с прикладной, создавая основу для оптимизации структуры каскадных лазеров.

    Иллюстрации

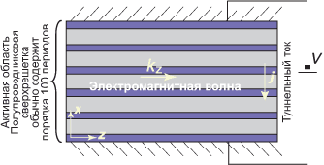

    Схема устройства квантового каскадного лазера.
    Контакты, играющие одновременно роль стенок волновода, изготавливаются из металла или сильно легированного полупроводника.

    Пример зонной диаграммы одного периода сверхрешетки квантового каскадного лазера.
    J. Faist et al. Science, 264, 553–56 (1994)

    Собственные моды резонатора квантового каскадного лазера.
    Характерное распределение компоненты поля Ez.
    Распределения поля для объемных и объемных плазмон-поляритонных мод очень похожи, но поляритонные моды существенно слабее проникают в обкладки волновода.

    Зависиомсть потерь на свободных носителях для собственных мод лазера.
    Размерные значение длины волны (l) и потерь (a) соответствуют волноводу толщиной a = 10 мкм.
    A. Bogdanov & R. Suris. Physica status solidi (b), 249(5), 885–895 (2012)
